Scan 3D vs Photogrammétrie : Applications et Conseils

Depuis quelques années, le scan 3D s’impose comme un outil incontournable dans l’industrie, la médecine, la culture ou encore la construction. Capable de reproduire fidèlement la forme d’un objet, d’une scène ou d’un bâtiment, le scanner 3D crée des modèles numériques précis et exploitables. Ce bond technologique a ouvert de nouvelles possibilités en matière d’inspection, de rétro-ingénierie, de création artistique ou encore de numérisation du patrimoine.

Table des matières

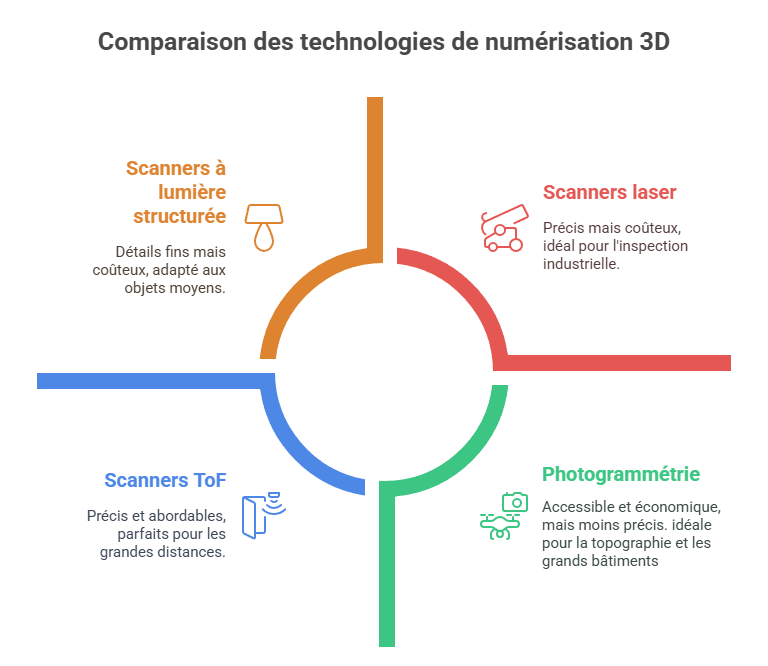

Technologies de numérisation 3D : lumière structurée, laser, ToF et photogrammétrie

Les numérisations 3D reposent sur diverses technologies, chacune avec ses atouts et contraintes. Trois méthodes dominent le marché : la lumière structurée, la triangulation laser et le temps de vol (ToF).

Lumière structurée, laser et ToF

Les scanners à lumière structurée projettent un motif sur l’objet à numériser, captent sa déformation et reconstituent la géométrie. Ils sont idéaux pour capturer des détails fins sur des objets de taille moyenne. Les scanners à triangulation laser, quant à eux, émettent un faisceau laser sur l’objet et mesurent l’angle de retour. Précis, ils sont prisés pour l’inspection industrielle. Enfin, les scanners ToF (Time of Flight) calculent le temps mis par un signal lumineux pour atteindre l’objet et revenir, ce qui les rend parfaits pour les grandes distances.

Photogrammétrie : entre accessibilité et complexité

Contrairement aux scanners physiques, la photogrammétrie n’exige qu’un appareil photo. En prenant des clichés sous plusieurs angles et en les traitant via un logiciel, on obtient un modèle 3D. Si elle séduit par son coût réduit et son accessibilité, elle reste dépendante de nombreux paramètres : éclairage, stabilité du sujet, qualité des images, etc. Le drone est souvent l’outil qui accompagne cette technique.

Complémentarité des technologies

Dans certains projets, photogrammétrie et scan 3D peuvent être combinés pour profiter du meilleur des deux mondes : précision géométrique du scan et fidélité colorimétrique de la photo.

Applications industrielles, médicales et culturelles du scan 3D

Les champs d’application du scan 3D ne cessent de s’élargir. Ce n’est plus une niche, mais un véritable socle technologique transversal.

Industrie et ingénierie

Dans l’automobile, l’aéronautique ou la mécanique de précision, les scanners 3D assurent le contrôle qualité, la rétro-conception de pièces et la simulation d’assemblages. Ils sont intégrés dans les chaînes de production et les laboratoires de R&D.

Santé et prothétique

Les orthopédistes, dentistes et chirurgiens utilisent le scan 3D pour créer des prothèses sur mesure, visualiser des anomalies ou planifier des interventions. Grâce à la modélisation précise du corps humain, les implants deviennent parfaitement adaptés aux patients.

Patrimoine, art et culture

Musées, archéologues, studios d’effets spéciaux ou développeurs de jeux vidéo exploitent la numérisation 3D pour préserver, restaurer ou réutiliser des objets anciens. Le jumeau numérique permet une sauvegarde fidèle d’artefacts fragiles, voire leur intégration dans des environnements immersifs.

Dans toutes ces applications, les données issues du scan sont importées dans GEO4X pour leur exploitation collaborative, leur annotation et leur analyse comparative.

Avantages du scan 3D : précision, rapidité et compatibilité avec GEO4X

Le principal avantage du scan 3D est la précision géométrique. Des écarts inférieurs au millimètre sont courants, ce qui en fait une technologie de référence pour des projets sensibles.

Rapidité et efficacité

Un scan 3D peut capturer en quelques minutes ce qu’un opérateur mettrait des heures à modéliser à la main. Dans un monde où le temps est un facteur clé, cette rapidité est décisive.

Fidélité des formes

Contrairement à des mesures ponctuelles, le scan génère un nuage de points dense, représentant fidèlement l’objet sous tous les angles. Ce maillage devient ensuite exploitable dans les logiciels de CAO ou dans GEO4X, qui permet de l’observer en 3D, de le mesurer, de le comparer à d'autres relevés.

Compatibilité avec GEO4X

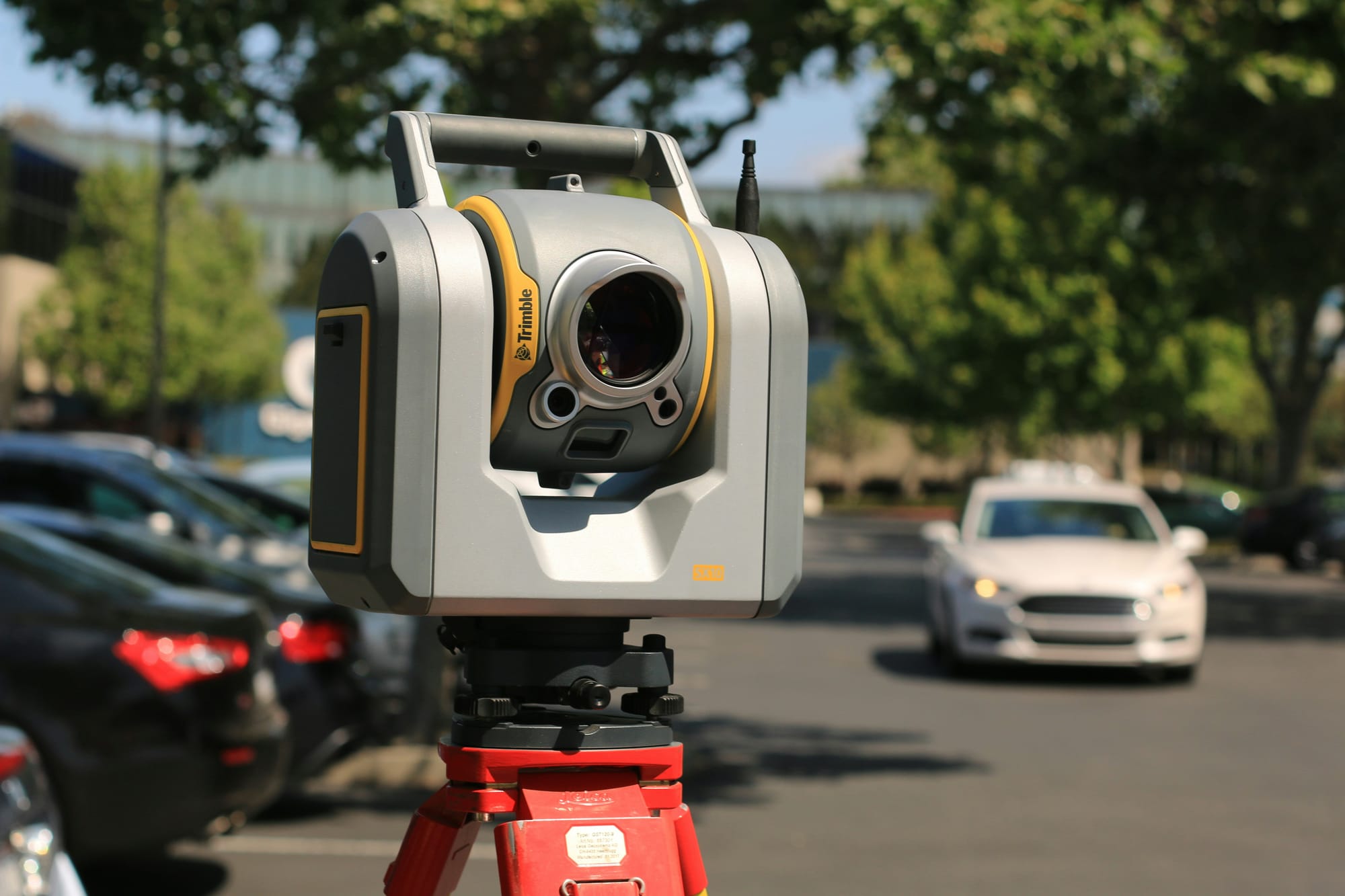

GEO4X n’effectue pas la capture 3D elle-même, mais propose une visualisation avancée des résultats issus de scanners. Que vous utilisiez un scanner terrestre, un drone LiDAR ou un scanner portable, vos données (LAS, LAZ, E57...) peuvent être intégrées, annotées, mesurées et partagées directement sur GEO4X, avec une gestion fine des droits d'accès.

Limites et inconvénients : coût, accessibilité et photogrammétrie comme alternative

Comme toute technologie, le scan 3D a ses zones d’ombre. Il ne convient pas à tous les usages ni à tous les budgets.

Investissement matériel et formation

Les scanners 3D professionnels coûtent entre plusieurs milliers et dizaines de milliers d’euros. Leur manipulation demande souvent une formation ou une expérience préalable.

Environnement de capture contraignant

L’éclairage, les surfaces réfléchissantes ou transparentes, les objets en mouvement sont autant de défis techniques qui compliquent la numérisation. GEO4X, en centralisant les données post-capture, n’élimine pas ces contraintes, mais permet de les contextualiser dans un espace collaboratif.

Photogrammétrie : alternative accessible mais imparfaite

La photogrammétrie est plus économique, mais elle suppose un bon éclairage, un opérateur de drone aguerri,  des conditions stables, et des heures de post-traitement. Elle reste difficile à mettre en œuvre sur des personnes ou des objets en mouvement et se prête plus à la topographie et aux relevés nécessaires dans l’industrie minière sur de grands sites.

GEO4X : une plateforme collaborative pour exploiter les données issues de scanners 3D et de la photogrammétrie

GEO4X n’est pas un scanner. C’est un outil stratégique pour valoriser vos données scannées. Après acquisition par un scanner ou une photogrammétrie, vos fichiers peuvent être déposés sur la plateforme pour analyse, visualisation et partage.

Centralisation et intégration des formats

Orthophotos, nuages de points, modèles numériques de terrain, images thermiques… tous ces formats peuvent coexister dans un même projet. GEO4X permet leur consultation croisée et synchronisée, avec des outils de mesure avancés.

Collaboration sécurisée et personnalisation

La plateforme permet de partager des projets avec des partenaires, clients ou collègues tout en contrôlant les droits d’accès. Elle est personnalisable à l’image de votre marque, un atout pour les entreprises souhaitant valoriser leur professionnalisme.

Réduction des déplacements et des coûts

En facilitant l’accès à distance aux données scannées, GEO4X réduit les besoins de déplacement sur site, accélère les prises de décision, et fluidifie les échanges entre parties prenantes.

Conclusion : vers une convergence optimale entre scan et exploitation intelligente des données

Le scan 3D est une technologie puissante, mais il ne délivre tout son potentiel que lorsqu’il est intégré à un écosystème logiciel adapté. GEO4X ne scanne pas, mais exploite brillamment ce qui a été scanné ou photographié. Elle transforme des fichiers techniques en projets collaboratifs, mesurables, visualisables et partageables. En ce sens, elle est le chaînon manquant entre la technique brute du relevé et l’exploitation opérationnelle de ses résultats. Pour les professionnels cherchant à optimiser leur flux de travail 3D, GEO4X est une solution incontournable.
