Calcul de Volume dans GEO4X : 5 Méthodes Puissantes

Bien choisir la méthode de calcul n’est pas un luxe : c’est souvent la clé entre une estimation fiable… ou une erreur coûteuse ! Voyons ensemble comment fonctionne le calcul de volume dans GEO4X, ses méthodes et surtout comment choisir la plus adaptée à vos projets.

Table des matières

Le Calcul de Volume en SIG et dans GEO4X : Fondamentaux

Le calcul de volume en SIG repose essentiellement sur l’exploitation de données altimétriques. Les deux jeux de données les plus utilisés sont :

• MNT (Modèle Numérique de Terrain) : représente la surface « nue » du sol, sans végétation ni structures.
• MNS (Modèle Numérique de Surface) : intègre tout ce qui se trouve à la surface (bâtiments, arbres, etc.).

Dans GEO4X, ces données proviennent généralement de logiciels tiers comme Qgis ou Metashape :

• de relevés photogrammétriques (drones),
• de nuages de points, LiDAR

L’objectif ? Obtenir une surface et un plan de référence pour estimer un volume de déblai, de remblai ou de stockage.

Panorama des Méthodes de Calcul de Volume dans GEO4X

Dans GEO4X, cinq méthodes principales vous permettent de calculer des volumes selon des logiques différentes. Bien choisir est essentiel pour obtenir un résultat fiable, adapté à la morphologie du terrain et à vos objectifs.

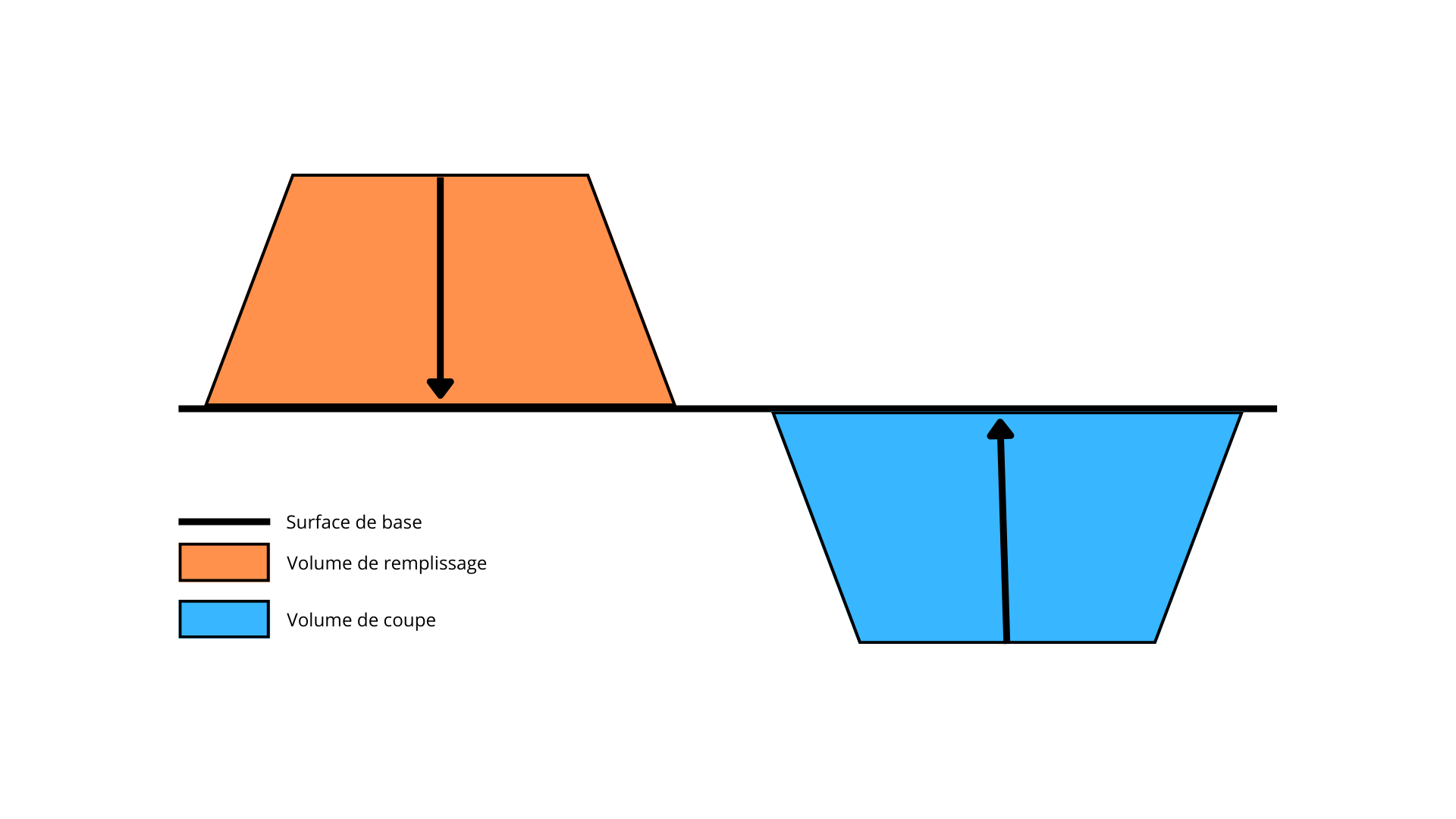

Chaque méthode fournit deux valeurs de volumes :
Le volume de coupe correspondant au volume compris entre une surface de base théorique (dépendante de la méthode choisie) et toute portion de la surface naturelle située à une hauteur supérieure à la surface de base.
Le volume de remplissage correspondant au volume compris entre une surface de base théorique (dépendante de la méthode choisie) et toute portion de la surface naturelle située à une hauteur inférieure à la surface de base.

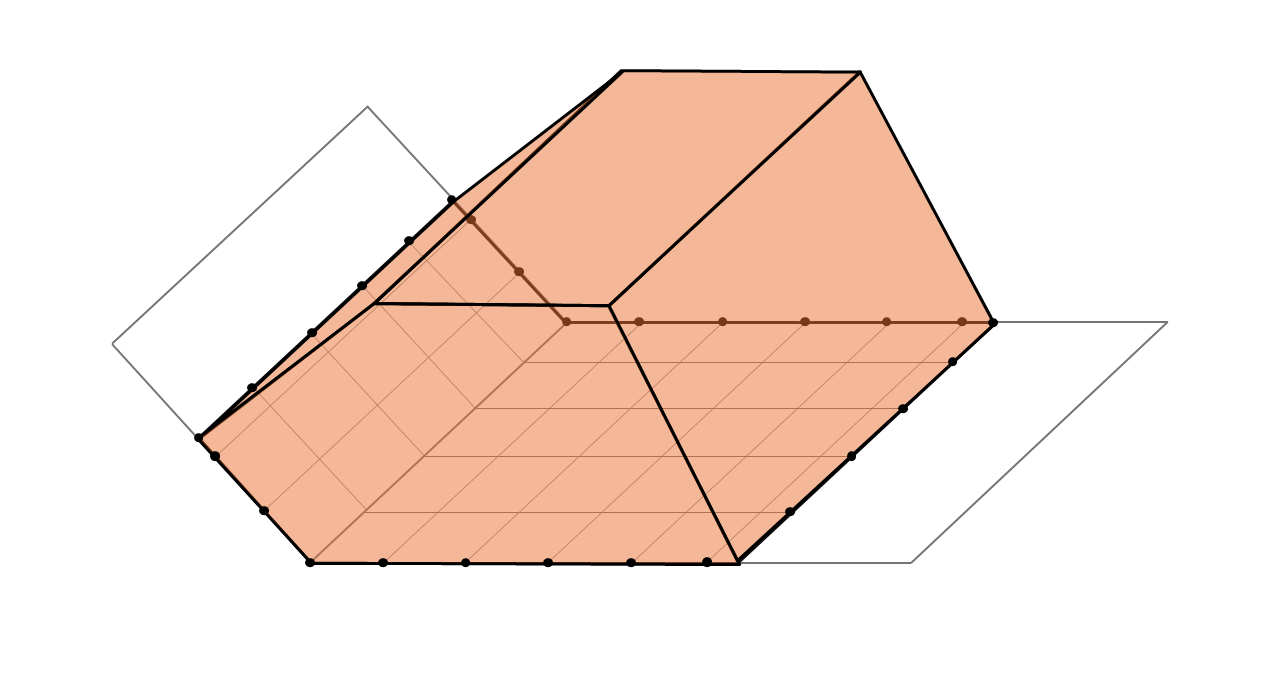

Triangulation

Cette méthode utilise le principe du TIN (Triangulated Irregular Network). GEO4X crée une surface de base composée de triangles reliant les points du contour sélectionné. Ensuite, il calcule le volume entre cette surface et la surface réelle (nuage de points ou modèle 3D ou DSM).

• Avantage : extrêmement précis sur terrains accidentés, épousant les reliefs complexes.
• Limite : calcul plus lent, lourd sur très grands nuages de points.
• Idéal pour : carrières, talus, fronts de taille, stock de matériaux sur terrain irrégulier.

C’est la méthode reine pour la précision, notamment si la topographie est très variable.

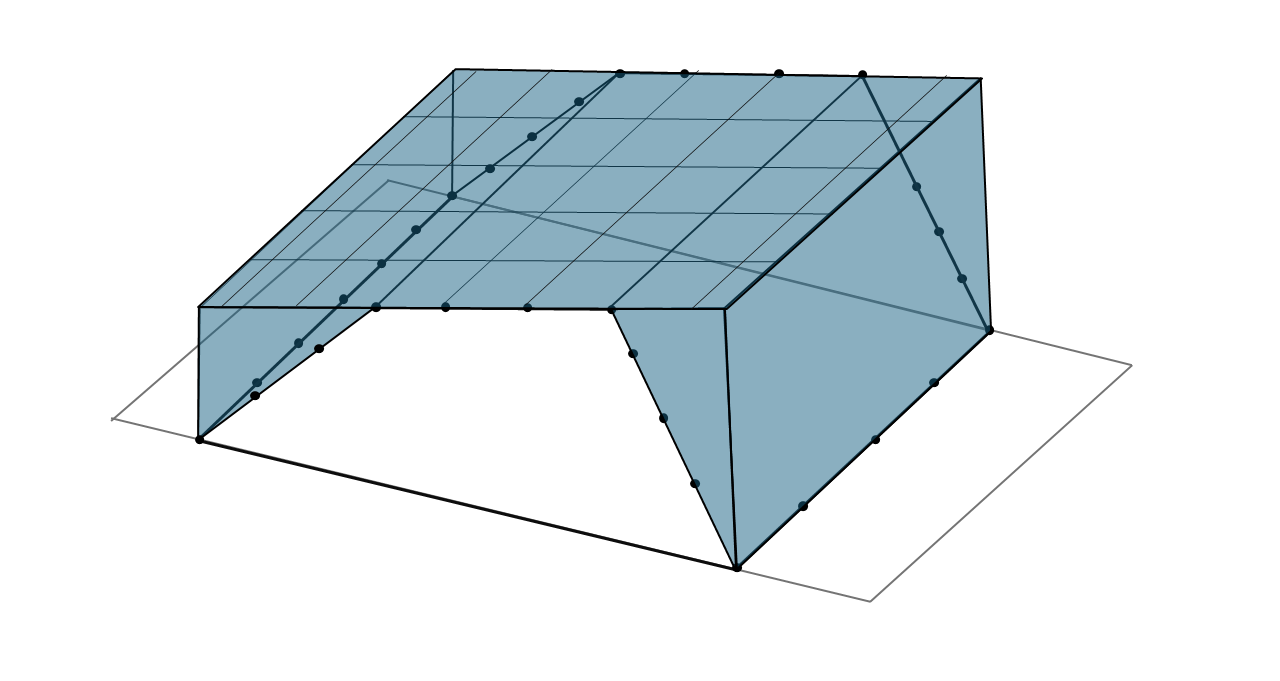

Point le plus haut

Avec cette méthode, GEO4X prend la cote la plus élevée du contour sélectionné comme plan de base horizontal. Le volume calculé est alors tout ce qui se trouve en dessous de ce plan (volume creusé, déblai) ou au-dessus (remblai), selon le contexte.

• Avantage : très simple à utiliser, rapide.
• Limite : risque de surévaluer le volume si un seul point très haut fausse la base.
• Idéal pour : fosses minières où l’on souhaite mesurer le vide jusqu’au sommet, zones excavées.

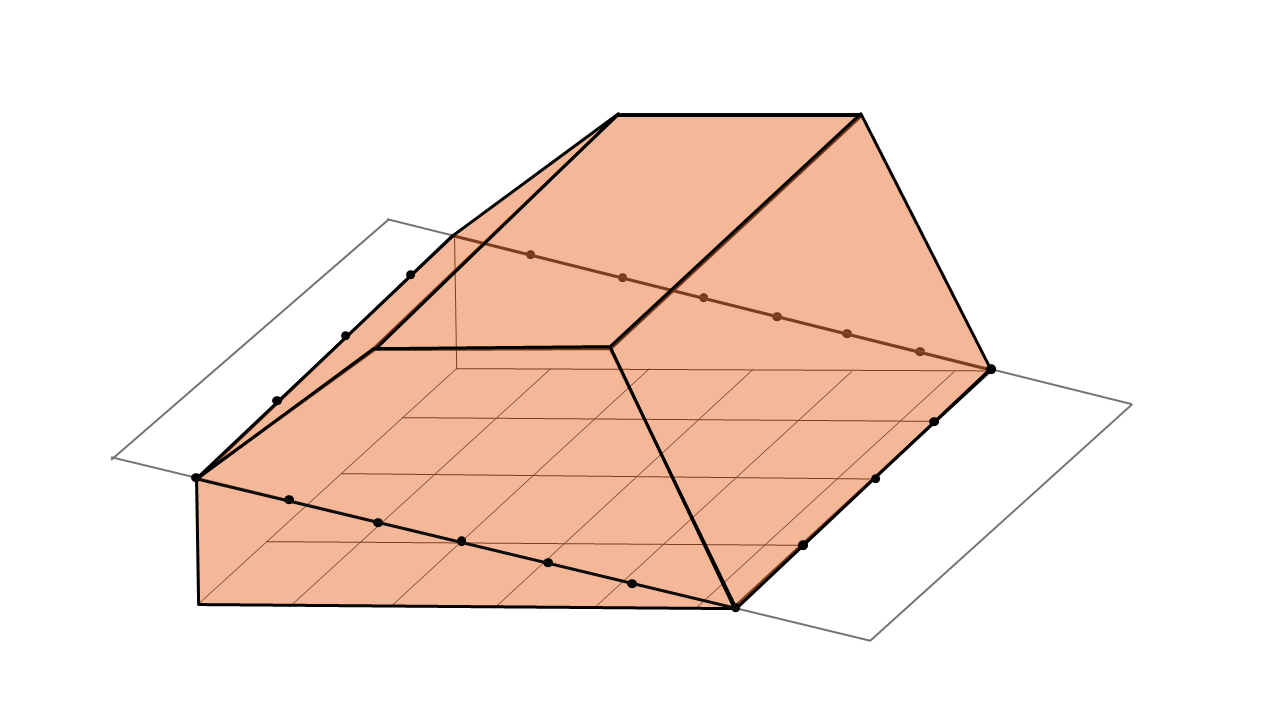

Point le plus bas

C’est l’inverse du précédent. GEO4X utilise la cote la plus basse du contour comme référence horizontale. la différence entre l'horizontale passant par ce point et la surface constitue le volume calculé

• Avantage : méthode rapide et facile.
• Limite : peu précise sur terrains très irréguliers, car un seul point bas peut sous-évaluer la base.
• Idéal pour : tas de matériaux, zones de dépôt sur terrain plat.

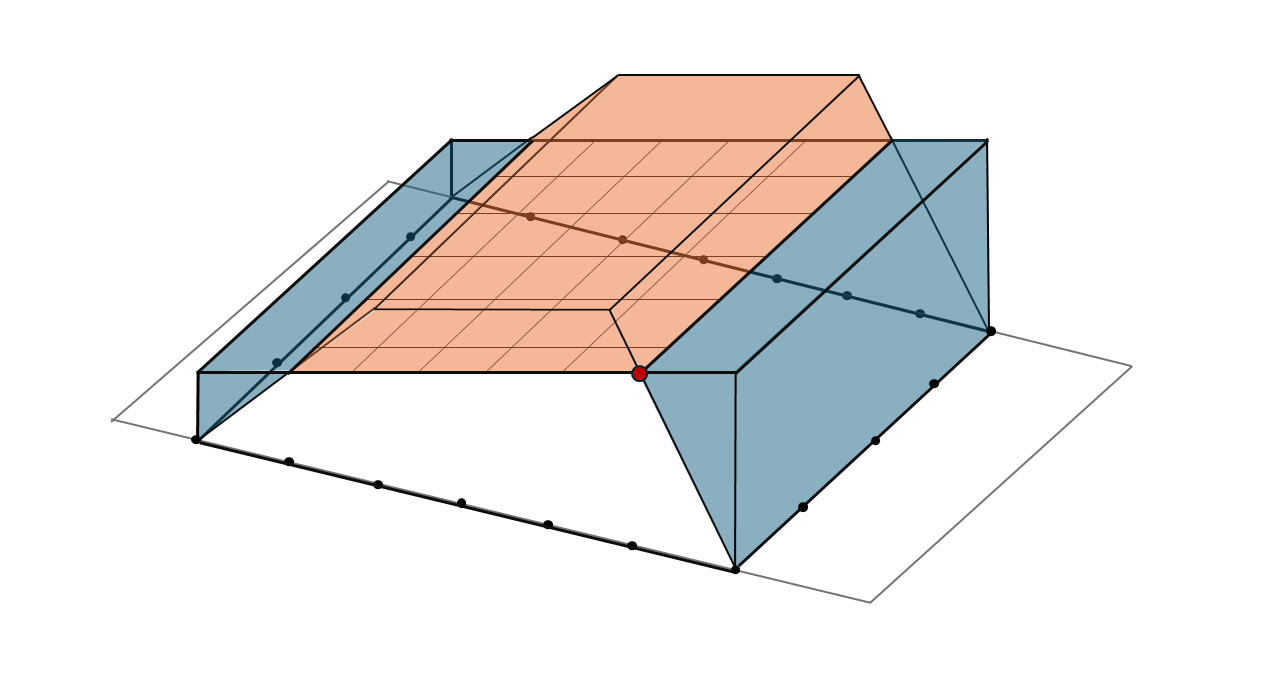

Hauteur personnalisée

Ici, l’utilisateur saisit manuellement une altitude (ex. 150 m). GEO4X crée un plan horizontal à cette hauteur et mesure les volumes entre ce plan et la surface réelle.

• Avantage : extrêmement flexible. Permet de s’adapter à un projet ou à une référence métier (ex. niveau projeté).
• Limite : nécessite de connaître la cote de référence idéale.
• Idéal pour : suivi de terrassement, comparaison à un plan projet.

C’est une excellente méthode quand on connaît la hauteur théorique du terrain ou d’une plateforme.

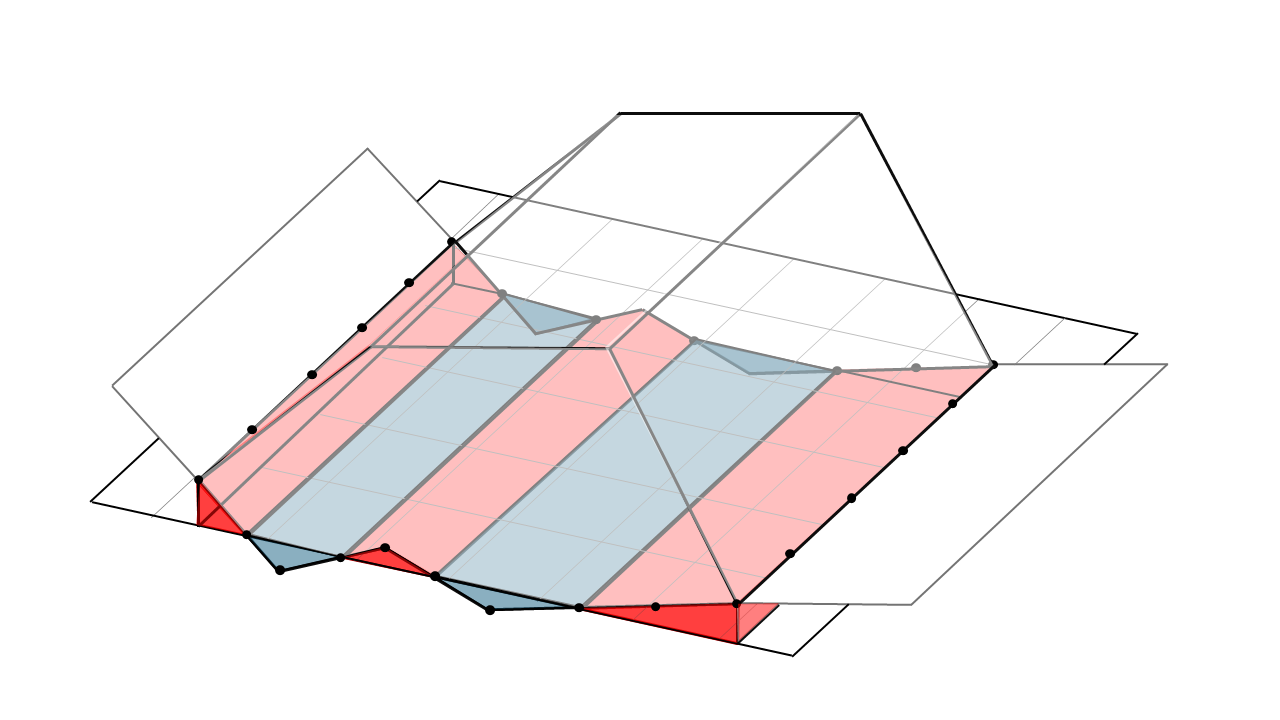

Plan moyenné

Cette méthode minimise la distance entre les points sélectionnés pour le calcul et le plan afin d'être plus précis dans certains cas. Il s'agit d'une méthode souvent utilisée pour estimer le volume de terrassements et de matériaux en vrac.

• Avantage : compromis entre les méthodes « point le plus haut » et « point le plus bas ».
• Limite : peut être trompeur si la topographie est très accidentée (pentes fortes, bosses isolées).
• Idéal pour : zones globalement planes mais légèrement ondulées, tas de matériaux sur sol plat.

Cette méthode est parfaite lorsque la surface n’est pas parfaitement plane, mais sans reliefs extrêmes.

Comparaison des Méthodes dans GEO4X

Comment choisir la bonne méthode de calcul de volume dans GEO4X ?

C’est une étape déterminante. GEO4X propose cinq méthodes puissantes pour calculer des volumes, mais aucune n’est universelle. Chaque méthode répond à une logique spécifique et s’adapte à un contexte particulier.

Voici les critères essentiels pour sélectionner intelligemment la méthode la plus adaptée dans GEO4X.

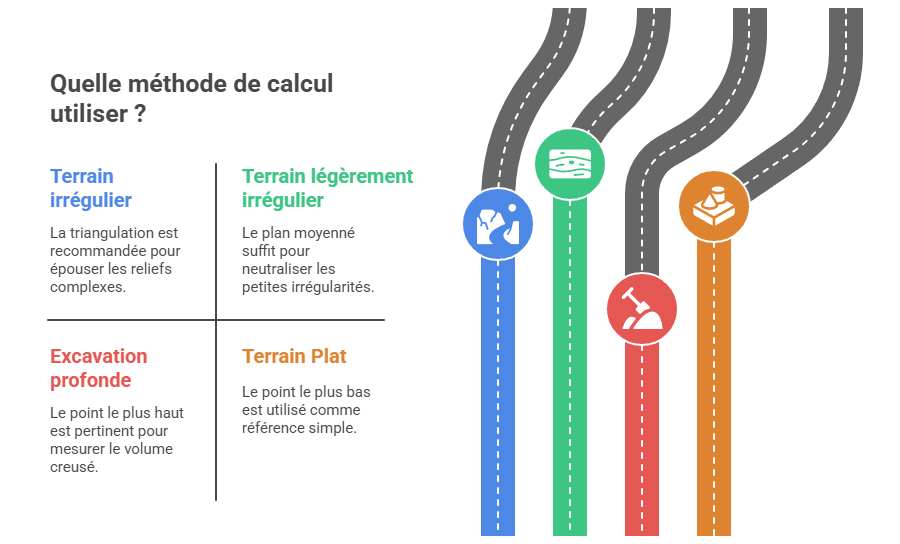

Morphologie du Terrain

C’est souvent le critère prioritaire.

• Pour un terrain irrégulier, avec pentes, creux, bosses → La méthode de Triangulation est recommandée. Elle épouse au mieux chaque relief, même complexe.
• Pour un terrain globalement plat, en pente ou légèrement ondulé → Le Plan moyenné peut suffire, car il neutralise l’effet des petites irrégularités.
• Pour une excavation profonde (fosses, carrières) → Le point le plus haut est pertinent lorsqu’il s’agit de mesurer le volume creusé par rapport au sol naturel.
• Pour un tas de matériaux sur sol plat → Le Point le plus bas est souvent utilisé, car le sol sert de référence simple et plate.

Précision Souhaitée

La précision attendue varie selon la nature du projet.

• Pour une facturation de chantier, un décompte précis ou un suivi de production, mieux vaut opter pour la Triangulation ou la Hauteur personnalisée.
• Pour une estimation rapide ou une première approche, le Point le plus bas ou le Plan moyenné offre un bon compromis entre simplicité et efficacité.

Objectif du Projet

Le choix de la méthode dépend également de la nature du calcul souhaité :

• Mesure du volume extrait d’une fosse → Le Point le plus haut est particulièrement adapté, en prenant la cote la plus haute comme plafond de référence.
• Calcul d’un stock de matériaux → Le Point le plus bas est souvent privilégié, surtout sur terrain plat.
• Suivi précis d’un terrassement → La Hauteur personnalisée est conseillée si une cote projet existe.
• Analyse sur terrain accidenté → La Triangulation reste la méthode de référence.

Attention aux Points Extrêmes

Une erreur fréquente consiste à choisir « Point le plus haut » ou « Point le plus bas » sans vérifier la présence de points aberrants.

Par exemple :

• Un point isolé très haut peut fausser tout le calcul si la méthode « Point le plus haut » est choisie.
• Un trou ponctuel très profond risque de sous-évaluer le volume avec la méthode « Point le plus bas ».

Exemple : mission pour une carrière

Un exploitant de carrière souhaite connaître le volume extrait depuis la dernière campagne de drone. GEO4X importe le nuage de points Pix4D et applique la méthode Triangulation pour épouser le relief complexe des fronts de taille. Le résultat : une précision de quelques centimètres, parfaite pour la facturation et la planification.

Optimiser la Précision et Éviter les Erreurs

• Soigner la définition de l’aire : un contour mal dessiné fausse tout le calcul.
• Éviter les MNS trop pauvres : plus la densité est faible, plus la précision s’effondre.
• Contrôler la base altimétrique : toujours vérifier la cote de référence utilisée.
• Supprimer les points aberrants (bruit, végétation parasite).

Conclusion et FAQ

Le calcul de volume dans GEO4X n’est pas un simple bouton « magique » ! La clé réside dans le choix judicieux de la méthode, adapté à la morphologie du terrain, à la précision requise et à l’objectif métier.

GEO4X est un excellent outil, mais sa puissance dépend de la qualité de ce que vous lui donnez à analyser.
